System TM 77HI

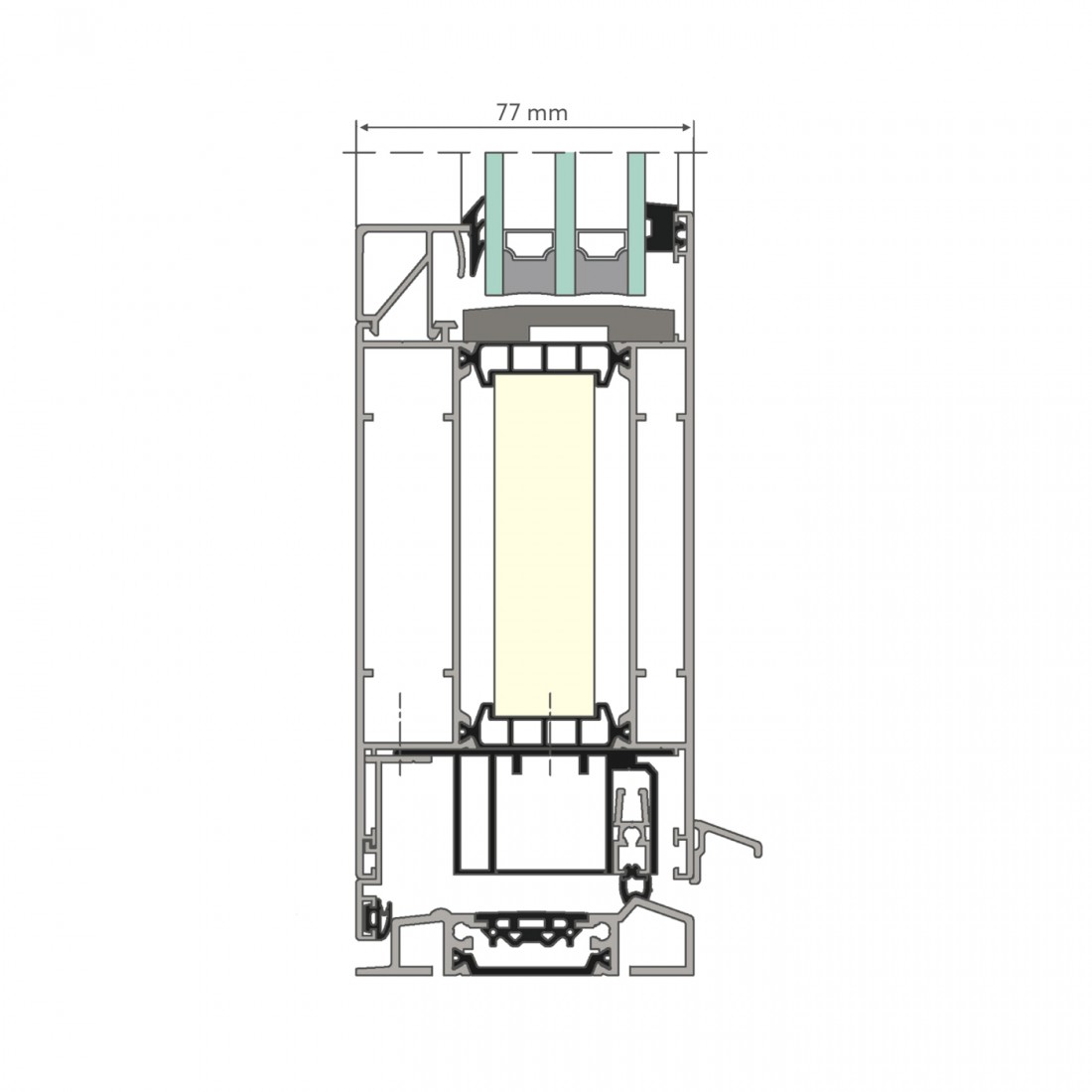

  • PRZEKRÓJ PRZEZ DRZWI OTWIERANE DO WEWNÄ„TRZ

    PRZEKRÓJ PRZEZ DRZWI OTWIERANE DO WEWNĄTRZ

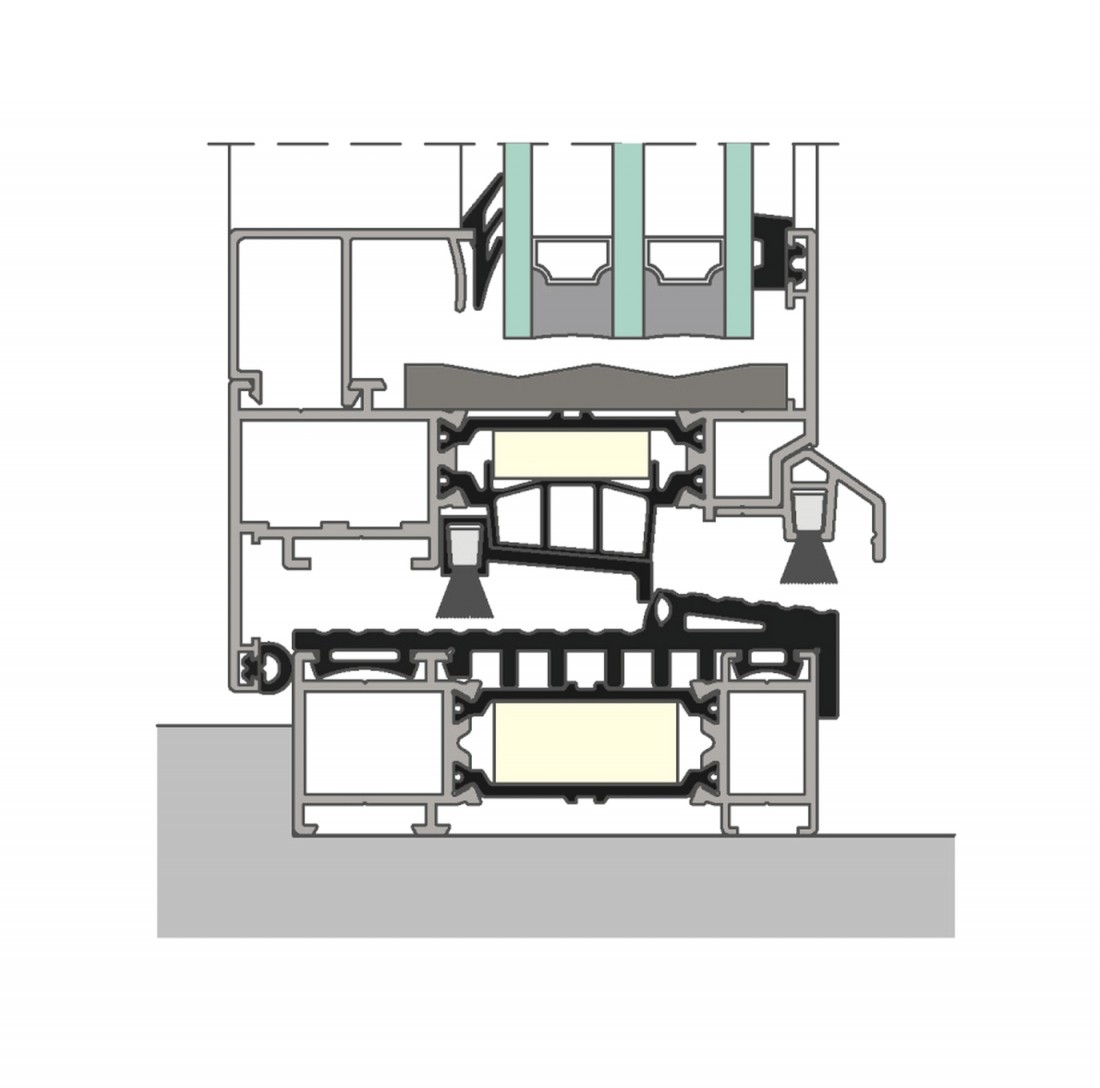

  • ROZWIÄ„ZANIE NISKIEGO PROGU W DRZWIACH BALKONOWYCH

    ROZWIÄ„ZANIE NISKIEGO PROGU W DRZWIACH BALKONOWYCH

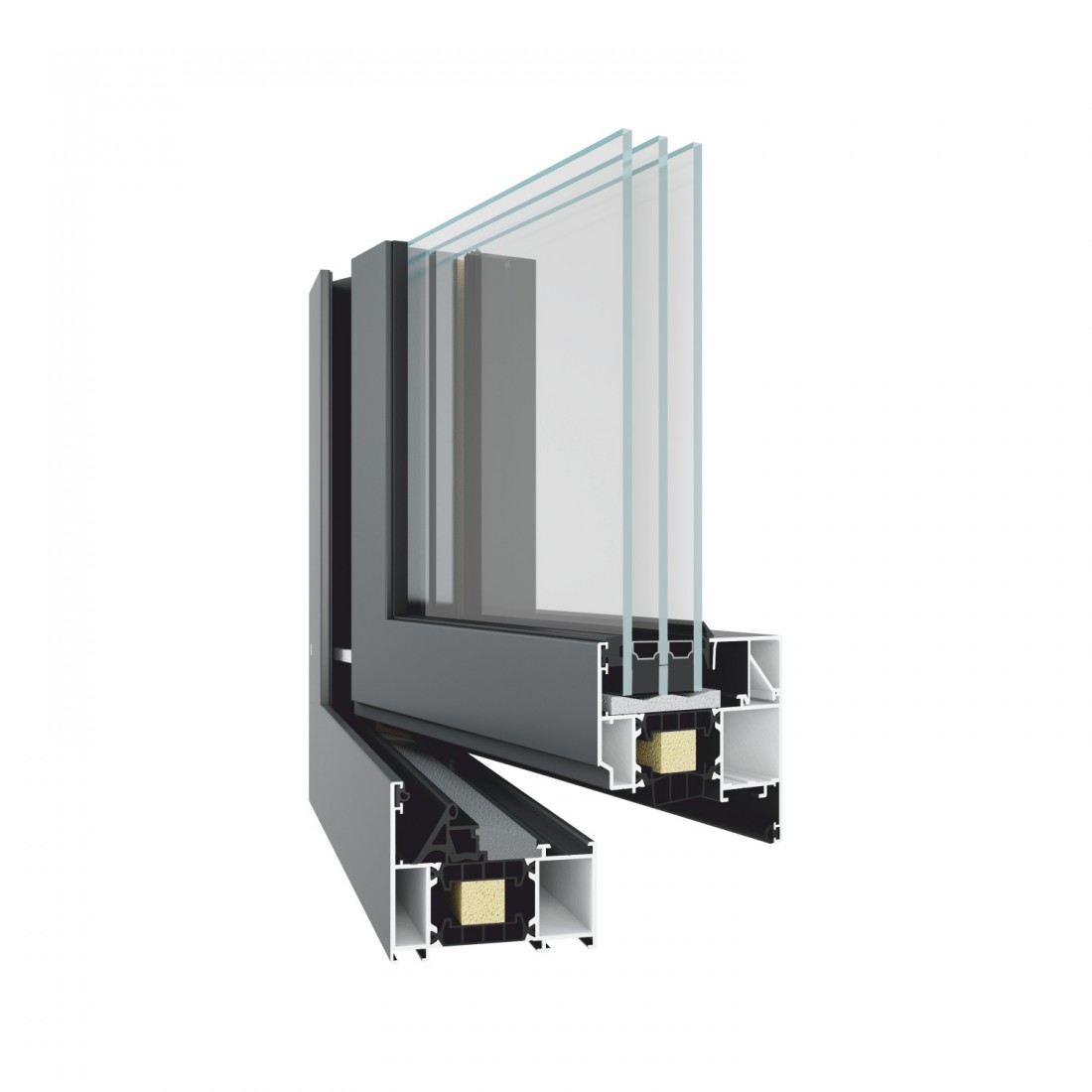

System TM 77HI to bezpieczne i innowacyjne rozwiązanie pozwalające na uzyskanie doskonałych parametrów izolacyjności cieplnej, akustycznej, ochrony przed wiatrem i wodą oraz bezpieczeństwa.

Dzięki zastosowaniu przekładek pomiędzy profilami aluminiowymi uzyskano doskonałe wartości izolacyjności termicznej. Rolę izolacji termicznej spełniają dedykowane do systemu komorowe izolatory termiczne wraz z wypełnieniem.



Zalety systemu



• możliwość znacznego zmniejszenia kosztów ogrzewania,
• możliwość stworzenia konstrukcji o dużych powierzchniach pozwalających na nowoczesne aranżacje elewacji oraz wnętrz,
• kompatybilność z gamą elementów okuć i sterowania,
• możliwość realizacji nowoczesnych rozwiązań konstrukcji w różnych konfiguracjach i układach,
• możliwość uzyskania doskonałej wartości współczynnika przenikania ciepła na poziomie Uf=0,8-1,5 W/m2K dzięki zastosowaniu w systemie unikalnych rozwiązań izolacyjności termicznej,
• możliwość wykonania drzwi balkonowych z niskim progiem,
• możliwość łączenia z innymi systemami Yawal.



PARAMETRY TECHNICZNE



  TM 77HI OKNA TM 77HI DRZWI
 Przepuszczalność powietrza klasa 4 wg PN 12207 klasa 4 wg PN 12207
 Wodoszczelność E1650 wg PN-EN 12208 E900 wg PN-EN 12208
 Współczynnik przenikania ciepła Uf = 0,8÷1,4 W/m2K
wg PN-EN ISO 10077-2		 Uf = 0,9÷1,5 W/m2K
wg PN-EN ISO 10077-2
 Izolacyjność akustyczna 39-48 dB wg PN-EN ISO 140-3 36-45 dB wg PN-EN ISO 140-3
 Odporność na włamanie RC2, RC3, RC4 RC2, RC3




CHARAKTERYSTYKA SYSTEMU



 Głębokość konstrukcyjna okna  Profil ościeżnicy 77 mm
 Profil skrzydła 86,4 mm
 Głębokość konstrukcyjna drzwi  Profil ościeżnicy 77 mm
 Profil skrzydła 77 mm
 Grubość szyby dla okna  Profil ościeżnicy 19÷61 mm
 Profil skrzydła 28÷67 mm
