System TM 102HI
 System YAWAL TM 102HI jest dedykowany dla budownictwa energooszczędnego i pasywnego. Sprawdzi się zarówno w budynkach użyteczności publicznej, jak również w zabudowie mieszkaniowej.
Â

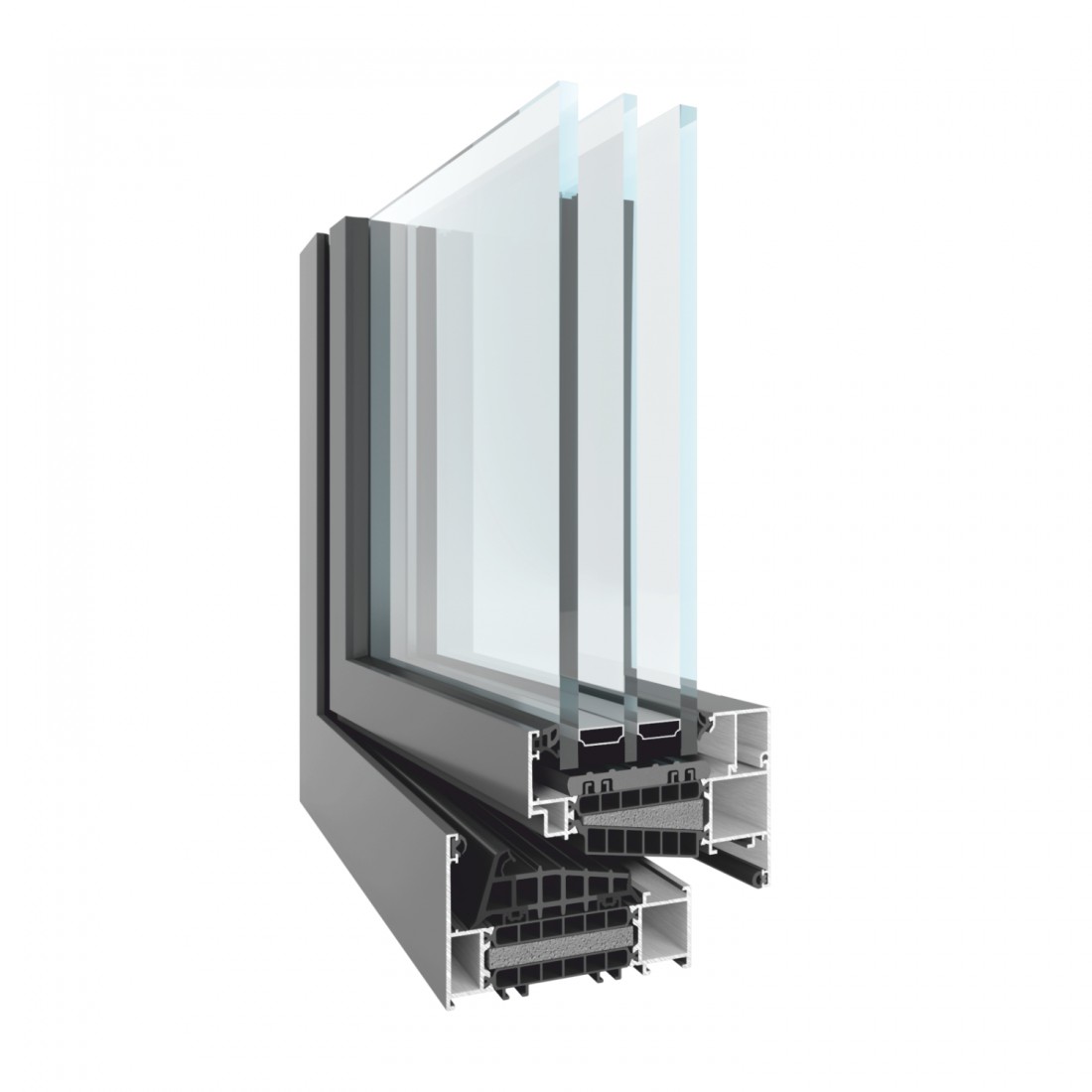

Jest to rozbudowany system profili aluminiowych służący do wykonywania nowoczesnych typów okien, drzwi i witryn wymagających wysokiej izolacji termicznej. Nowatorska konstrukcja skrzydła okiennego z zastosowanym izolatorem ustawionym pod kątem w stosunku do obudowy zapewnia korzystny układ sił w profilu. Pozwoliło to na uzyskanie profili o wysokiej wytrzymałości umożliwiających tworzenie konstrukcji o dużych gabarytach i ciężarze. W ramach systemu oferujemy szeroki zakres szklenia oraz możliwość montażu wszystkich typów szyb dwu- i trzy-komorowych dostępnych na rynku.
Â
Aby sprostać coraz większym oczekiwaniom w zakresie izolacyjności termicznej Yawal opracował system TM 102HI dedykowany dla budownictwa pasywnego i energooszczędnego - Uw od 0,4 W/(m2K). TM 102HI spełnia najwyższe wymagania w zakresie wytrzymałości, jakości i estetyki kształtowanych obiektów. Trwała i szczelna konstrukcja systemu znacząco ogranicza dostęp chłodnego powietrza do wnętrza budynku zimą, a latem chroni przed nadmiernym jego nagrzewaniem.
Â
ZALETY SYSTEMU
Â
• najwyższa izolacyjność termiczna,
• możliwość tworzenia konstrukcji o dużych powierzchniach,
• możliwość wykorzystania pełnej gamy okuć dostępnych na rynku: nawierzchniowych ALU, rowek typu PCV, ukryte zawiasy, klamki trzpieniowe o dowolnym kształcie, klamki nierdzewne,
• doskonały poziom energooszczędności oraz bardzo wysoka wodoszczelność dzięki zastosowaniu innowacyjnej konstrukcji uszczelki centralnej,
• możliwość wykonania drzwi balkonowych z niskim progiem,
• możliwość wykonania okna z ruchomym słupkiem,
• nowoczesny design profili zatrzaskowych w połączeniu z nowymi uszczelkami - możliwość uzyskania jednej płaszczyzny na linii aluminium – uszczelka,
• dodatkowa izolacja wiatroszczelna dzięki zastosowaniu uszczelki na styku listwy szklącej i profilu,
• możliwość wykonania profilu odwracającego szklenie.
• możliwość łączenia z innymi systemami Yawal.
Â
PARAMETRY TECHNICZNE
Â
 Przepuszczalność powietrza | klasa 4 (600Pa) |
 Wodoszczelność | klasa AE1800 (1800Pa) |
 Współczynnik przenikania ciepła | Uf = 0,45÷0,9 W/m2K wg PN-EN ISO 10077-2 |
 Izolacyjność akustyczna | 39-48 dB wg PN-EN ISO 140-3 |
 Odporność na włamanie | RC2 |
 Odporność na obciążenie wiatrem | klasa C5 (2000 Pa) wg PN-EN 12210 |
 |  |
Â
CHARAKTERYSTYKA SYSTEMU
Â

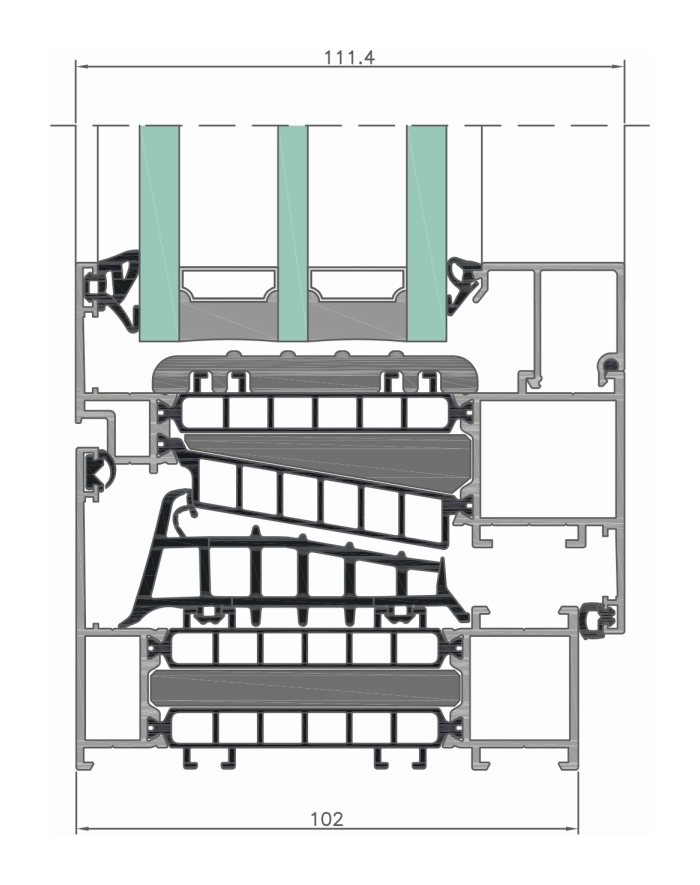

 Głębokość konstrukcyjna okna |  Profil ościeżnicy | 102 mm |
 Profil skrzydła | 111,4 mm | |
 Dopuszczalne grubości wypełnień |  Profil ościeżnicy | 28÷86 mm |
 Profil skrzydła | 28÷92 mm | |
 Dopuszczalna wielkość skrzydła |  Szerokość | 1600 mm |
 Wysokość | 3000 mm | |
 Maksymalny ciężar skrzydła |  300 kg |
