SYSTEM PBI 50N

System służy do wykonywania niewymagających izolacji termicznej przegród i konstrukcji do zabudowy wewnętrznej, takich jak: drzwi wahadłowe, okna podawcze, nienośne ściany działowe, witryny, boksy.

Głębokość profilu (50 mm) czyni go jednym z najmocniejszych na rynku w tej grupie. System posiada rozwiązania technologiczne przeniesione z wprowadzonego wcześniej systemu „ciepłego" PI 50N opartego na zawiasach wrębowych. Akcesoria i okucia to wspólna cecha tych systemów. Wprowadzona unifikacja pozwala wykonywać konstrukcje szybko, eliminując przy tym możliwość wystąpienia błędów przy prefabrykacji.



ZALETY SYSTEMU



• możliwość wykonywania konstrukcji dymoszczelnych,
• możliwość tworzenia drzwi wahadłowych oraz okien podawczych,
• możliwość wykonania konstrukcji łukowych,

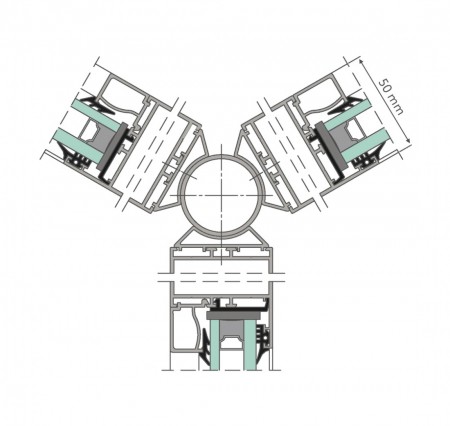

• możliwość wykonania ścian pod dowolnym kątem,
• możliwość wykonywania konstrukcji o dużych gabarytach dzięki szerokiej gamie profili (w tym wzmocnionych słupków),
• możliwość konstruowania drzwi otwieranych do wewnątrz i na zewnątrz, całoszklanych, jedno- i dwuskrzydłowych,
• możliwość łączenia z innymi systemami Yawal.



PARAMETRY TECHNICZNE



Przepuszczalność powietrza	klasa 2 wg PN-EN 1227
Siła operacyjna	klasa 2 wg PN-EN 12046-2:2001
Trwałość mechaniczna	klasa 5 wg PN-EN 12400:2004
Dymoszczelność	klasa Sa, S200 wg PN-EN 13501-2+A1:2010
Izolacyjność akustyczna	Rw=22-32 dB wg PN-B-02151-3:2015
Aprobata techniczna	AT-15-6924/2016



CHARAKTERYSTYKA SYSTEMU



	Głębokość konstrukcyjna okna		Wys. listwy przyszybowej	Grubość szyby
(mm)	PO*	PS*
Okna	50	57	20/22	6÷43
Okna podawcze	50	21,8/45,5	20	4÷6,4
Drzwi z profili okiennych	50	57	20/22	4÷43
Drzwi wahadłowe	50	50	20/22	4÷34
Drzwi standardowe	50	50	20/22	4÷34
Drzwi podwieszane	50	50	20/22	6÷34
Drzwi harmonijkowe	50	57	20/22	6÷43

PO* - Profil ościeżnicy/PS* - Profil skrzydła
