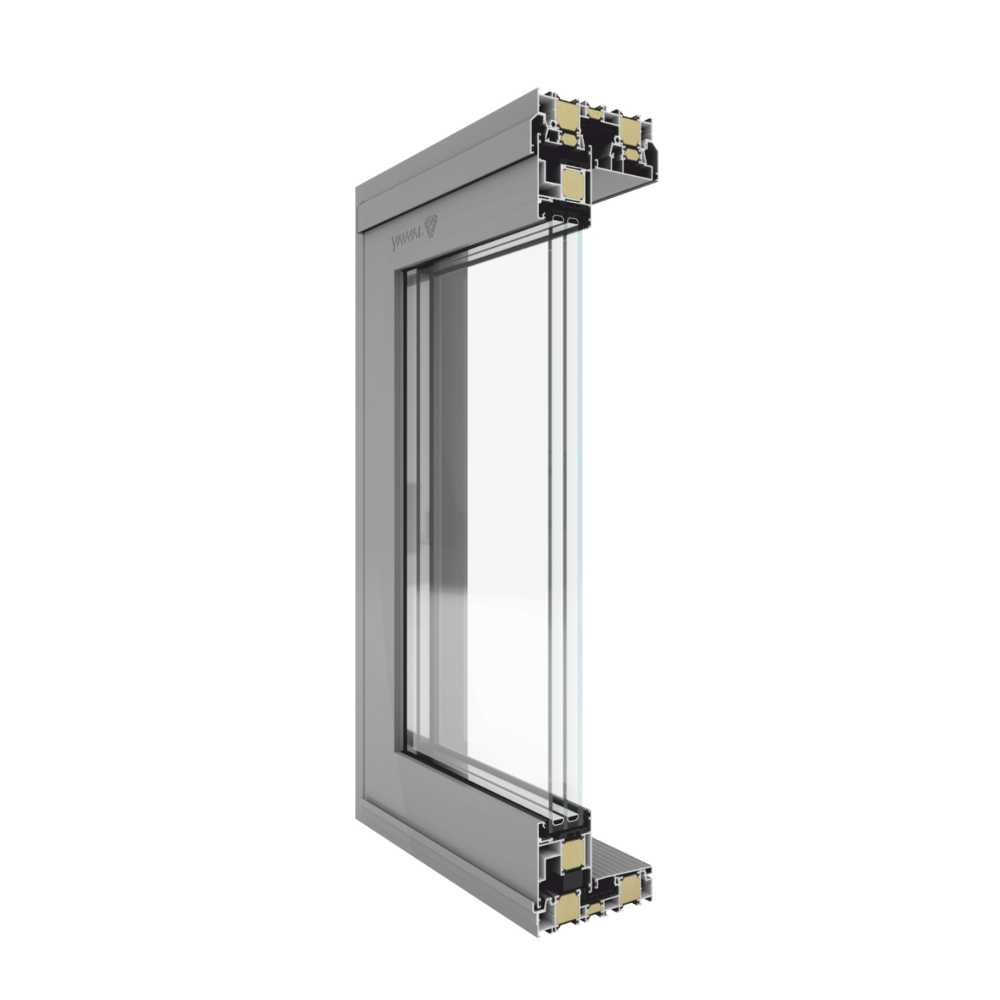

System DP 180 - Futryna Dwu i Trzyjezdniowa

Prezentujemy Państwu nową wersję systemu DP 180 z innowacyjnym rozwiązaniem futryny dwu i trzyjezdniowej, dzięki której możliwe jest osiągnięcie doskonałych parametrów izolacyjności termicznej.

Na całym obwodzie futryny wykorzystano profil izolacyjny z HPVC. Zastosowane w systemie kształtowniki z futryny trzyjezdniowej pozwalają na tworzenie futryn wielokrotnych.

Aby zapobiec odkształcaniu skrzydeł na skutek oddziaływania różnic temperatur, profile skrzydła zostały wyposażone w przekładki termiczne typu anty bi metal. Z kolei odporność na zarysowania uzyskano dzięki zastosowaniu karbowanego profilu progowego, który dodatkowo zapewnia łatwy przesuw skrzydeł.



ZALETY SYSTEMU

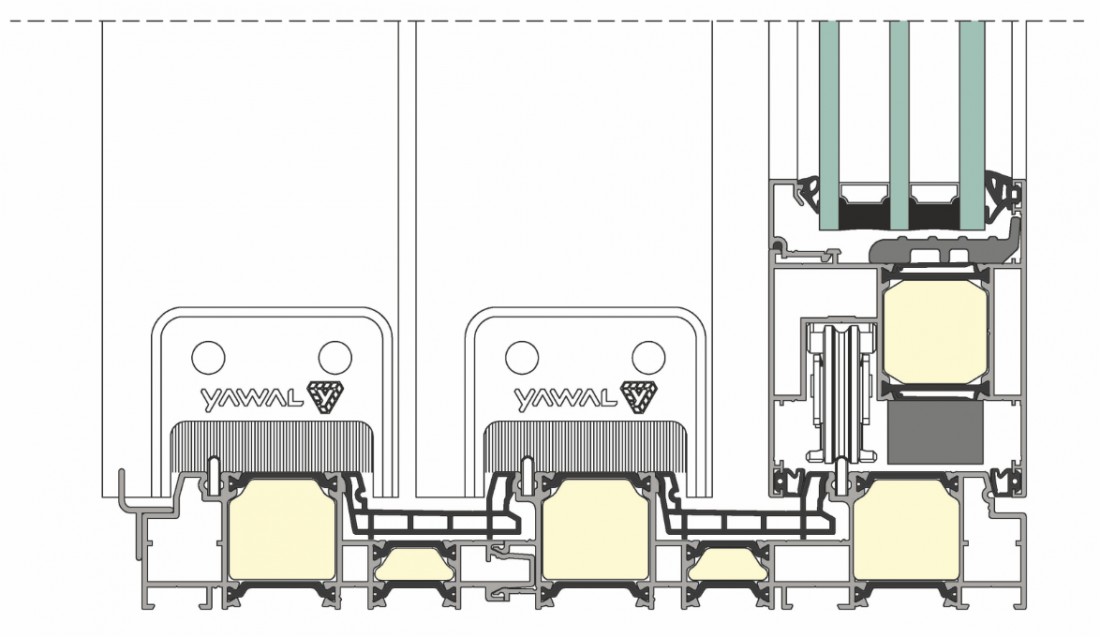

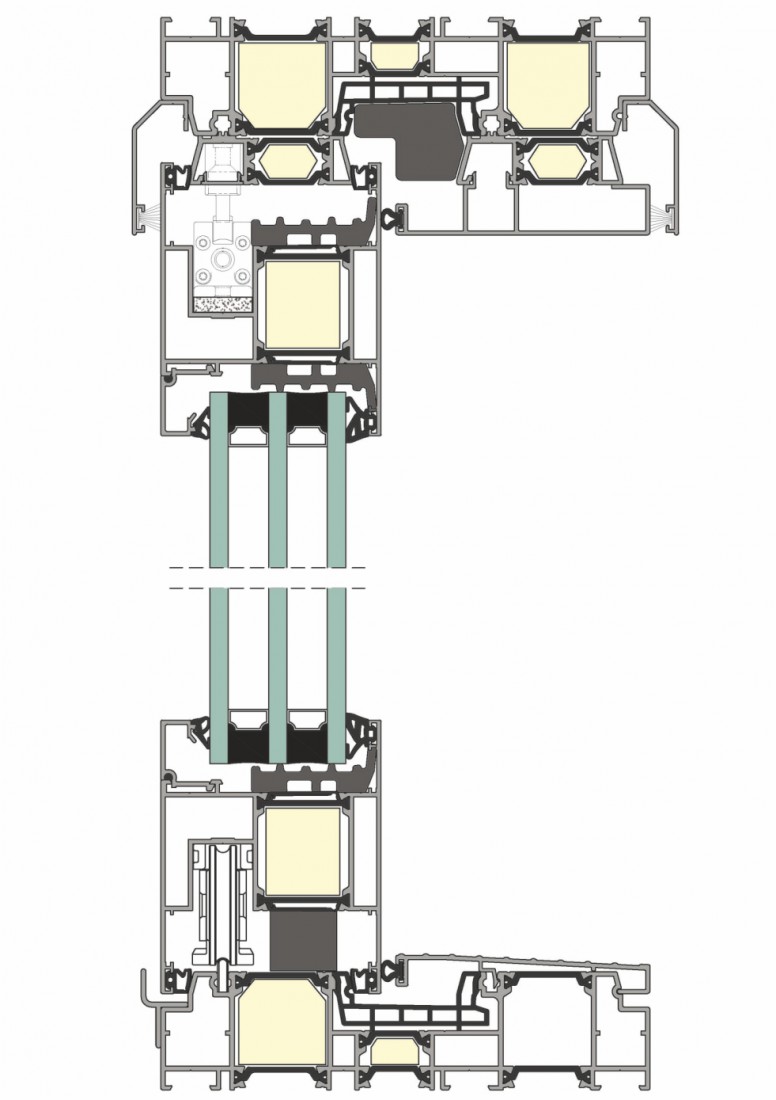

• doskonała izolacyjność termiczna (innowacyjna budowa futryny dwujezdniowej – trzy linie przekładek termicznych),
• prosty i intuicyjny system odwodnienia konstrukcji,
• innowacyjne uszczelki dwuskładnikowe na skrzydło,
• możliwość wykonywania konstrukcji we wszystkich dostępnych na rynku schematach,
• profile skrzydła wyposażone w nowoczesne przekładki termiczne typu ANTY BI METAL,
• podwaliny izolacyjne pod futryną dolną o długości 6,5 m – brak konieczności łączenia,
• możliwość łączenia z innymi systemami YAWAL.









PARAMETRY TECHNICZNE



szerokość profili

Futryna: 180 mm, Skrzydło: 81 mm

grubość wypełnienia

18÷62 mm

uszczelki

EPDM, TPE

ciężar skrzydła

max. 430 kg

wysokość skrzydła

max. 3300 mm

szerokość skrzydła

max. 3300 mm

przepuszczalność powietrza

klasa 4 wg PN-EN 12207

wodoszczelność

klasa E1350 wg PN-EN 12208

współczynnik przenikania ciepła

Uw od 0,8 W/m2K, Uf od 1,1 W/m2K

odporność na obciążenie wiatrem

klasa C3 wg PN-EN 12210
